CK 315 C1 | H. Östberg

CK 315 C1 Uppdaterad: 2024-11-13

7000072 -

CK 315 C1 aut tc

7000027 -

CK 315 C1 man tc
Arkiverad produkt

Denna produkt är kompatibel med Lot 6-direktivet (1253/2014) och godkänd för användning inom EU och EFTA, även efter år 2018.

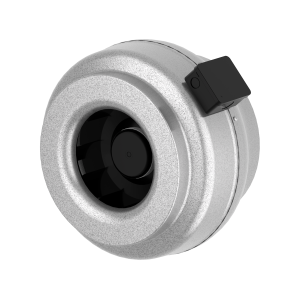

Kanalfläkt med cirkulär anslutning.
Hög prestanda och driftsäker.
Kompakt med hög kapacitet och verkningsgrad.
Låg ljudnivå.
Går att använda i både 50 och 60 Hz.
Fläkthjul med bakåtböjda skovlar.
Ytterrotormotorn har underhållsfria dubbelkapslade kullager.
Integrerat motorskydd.
Kopplingsdosa med skyddsklass IP 54.
För varvtalsreglering kan transformator eller tyristor anslutas.
Fläkthöljet är tillverkat av galvaniserad stålplåt.
Fläkten är avsedd för installation i ett kanalsystem.
En kanalansluten fläkt kan installeras utomhus eller i våtrum.
Enkel installation i valfri position.
Denna produkt kan ej varvtalsregleras under 165 V.

Diagram

Skapar diagram...

Variabel fläktstyrning

Användarpunkt

Luftflöde (l/s)

Externt statiskt tryck (Pa)

Data

Luftflöde (l/s)

Externt statiskt tryck (Pa)

Effekt (W)

Varvtal (r.p.m.)

Ström (A)

Spänning (V)

230

Verkningsgrad (%)

SFPv (kW/m3/s)

Change the "User input" by dragging the point, or by entering new values.

Ljud

Skapar diagram...

Tekniska data

	CK 315 C1 aut tc 7000072		CK 315 C1 man tc 7000027 Arkiverad produkt
Parameter	Värde	Enhet	Värde	Enhet
Spänning	230	V	230	V
Fas	1	~	1	~
Frekvens	50	Hz	50	Hz
Alternativ frekvens	60	Hz	60	Hz
Effekt	224	W	224	W
Ström	0.97	A	0.97	A
Ström vid varvtalsreg.	1.2	A	1.2	A
Varvtal	2770	r.p.m.	2770	r.p.m.
Max temperatur på transporterad luft	70	°C	70	°C
Max temperatur på transporterad luft vid spänningsreglering	70	°C	70	°C
Ljudtrycksnivå, 3 m	48	dB(A)	48	dB(A)
Vikt	5.9	kg	5.9	kg
Skyddsklass	44	IP	44	IP
Isolationsklass, motor	F		F
Kondensator	6	µF	6	µF
Kanalanslutning	315	mm	315	mm
Max flöde @ 0Pa	368	l/s	368	l/s
Max tryck	632	Pa	632	Pa
Spänning, intervall	220-240	V	220-240	V

Produktinformationsblad

Parameter	Värde	Enhet
(a) Tillverkare	Östberg	-
(b) Modellkod	CK 315 C1	-
(c) Deklarerad typ	NRVU / UVU	-
(d) Typ av drivenhet	Multi-speed drive	-
(e) Typ av värmeåtervinningssystem	N/A	-
(f) Termisk verkningsgrad	N/A	%
(g) Nominellt luftflöde	0.207	m³/s
(h) Tillförd effekt	0.224	kW
(i) SFP int	N/A	W/(m³/s)
(j) Anströmningshastighet	2.7	m/s
(k) Nominellt yttre tryck	422	Pa
(l) Internt tryckfall	N/A	Pa
(n) Statisk verkningsgrad	44.8	%
(o) Yttre (och inre) läckfaktorer	0.35 (N/A)	%
(p) Filterklass	N/A	-
(q) Visuell filtervarning	N/A	-
(r) Ljudeffektnivå	53	dB LwA
(s) Demonteringsinstruktioner	www.ostberg.com	-

Kopplingsschema

Måttskiss

Tillbehör

Mekaniska tillbehör

Elektroniska tillbehör

Nedladdningar

Manualer

EU-Försäkran

EU Declaration Fans u10_eng.pdf

Byggvarudeklaration

BVD15_u1_CK_eng

3D-ritningar

Diagram

Skapar diagram...

Variabel fläktstyrning

Användarpunkt

Luftflöde (l/s)

Externt statiskt tryck (Pa)

Data

Luftflöde (l/s)

Externt statiskt tryck (Pa)

Effekt (W)

Varvtal (r.p.m.)

Ström (A)

Spänning (V)

230

Verkningsgrad (%)

SFPv (kW/m3/s)

Change the "User input" by dragging the point, or by entering new values.

Ljud

Skapar diagram...

Tekniska data

	CK 315 C1 aut tc 7000072 (50)/60Hz
Parameter	Värde	Enhet
Spänning	230	V
Fas	1	~
Frekvens	60	Hz
Alternativ frekvens	50	Hz
Effekt	350	W
Ström	1.54	A
Varvtal	3030	r.p.m.
Ljudtrycksnivå, 3 m	50	dB(A)
Vikt	5.9	kg
Skyddsklass	44	IP
Isolationsklass, motor	F
Kondensator	6	µF
Kanalanslutning	315	mm
Max flöde @ 0Pa	430	l/s
Max tryck	932	Pa
Spänning, intervall	220-240	V
