CK 160 C1 | H. Östberg

CK 160 C1 Uppdaterad: 2024-11-06

7000011 -

CK 160 C1 man tc
Arkiverad produkt

7000050 -

CK 160 C1 aut tc

Denna produkt är kompatibel med Lot 6-direktivet (1253/2014) och godkänd för användning inom EU och EFTA, även efter år 2018.

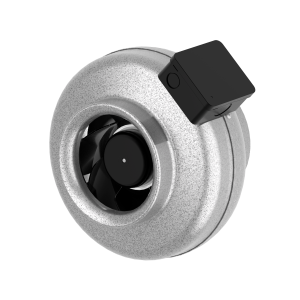

Kanalfläkt med cirkulär anslutning.
Hög prestanda och driftsäker.
Kompakt med hög kapacitet och verkningsgrad.
Låg ljudnivå.
Går att använda i både 50 och 60 Hz.
Fläkthjul med bakåtböjda skovlar.
Ytterrotormotorn har underhållsfria dubbelkapslade kullager.
Integrerat motorskydd.
Kopplingsdosa med skyddsklass IP 54.
För varvtalsreglering kan transformator eller tyristor anslutas.
Fläkthöljet är tillverkat av galvaniserad stålplåt.
Fläkten är avsedd för installation i ett kanalsystem.
En kanalansluten fläkt kan installeras utomhus eller i våtrum.
Enkel installation i valfri position.
För att uppfylla kraven för ErP 2018 måste en lokal behovsstyrning användas.

Diagram

Skapar diagram...

Variabel fläktstyrning

Användarpunkt

Luftflöde (l/s)

Externt statiskt tryck (Pa)

Data

Luftflöde (l/s)

Externt statiskt tryck (Pa)

Effekt (W)

Varvtal (r.p.m.)

Ström (A)

Spänning (V)

230

Verkningsgrad (%)

SFPv (kW/m3/s)

Change the "User input" by dragging the point, or by entering new values.

Ljud

Skapar diagram...

Tekniska data

	CK 160 C1 man tc 7000011 Arkiverad produkt		CK 160 C1 aut tc 7000050
Parameter	Värde	Enhet	Värde	Enhet
Spänning	230	V	230	V
Fas	1	~	1	~
Frekvens	50	Hz	50	Hz
Alternativ frekvens	60	Hz	60	Hz
Effekt	108	W	108	W
Ström	0.47	A	0.47	A
Varvtal	2560	r.p.m.	2560	r.p.m.
Max temperatur på transporterad luft	70	°C	70	°C
Max temperatur på transporterad luft vid spänningsreglering	70	°C	70	°C
Ljudtrycksnivå, 3 m	43	dB(A)	43	dB(A)
Vikt	3.9	kg	3.9	kg
Skyddsklass	44	IP	44	IP
Isolationsklass, motor	F		F
Kondensator	3	µF	3	µF
Kanalanslutning	160	mm	160	mm
Max flöde @ 0Pa	213	l/s	213	l/s
Max tryck	361	Pa	361	Pa
Spänning, intervall	220-240	V	220-240	V

Produktinformationsblad

Parameter	Värde	Enhet
(a) Tillverkare	Östberg	-
(b) Modellkod	CK 160 C1	-
(c) SEC genomsnittlig zon	-25.8	kWh/m²
SEC genomsnittlig zon, klass	C	-
SEC varm zon	-10.3	kWh/m²
SEC varm zon, klass	E	-
SEC kall zon	-52.9	kWh/m²
SEC kall zon, klass	A+	-
(d) Deklarerad typ	RVU / UVU	-
(e) Typ av drivenhet	Multi-speed drive (accessory)	-
(f) Typ av värmeåtervinning	N/A	-
(g) Termisk verkningsgrad	N/A	%
(h) Max. luftflöde (@100Pa)	608	m³/h
(i) Effekt vid max. luftflöde	107	W
(j) Ljudeffektnivå	50	dB LwA
(k) Referensflöde	0.108	m³/s
(l) Referenstryckskillnad	50	Pa
(m) SPI (Specifik tillförd effekt)	0.15	W/(m³/h)
(n) Typ av styrning/ctrl faktor	Local demand control(accessory)/0.65	-
(o) Yttre (och inre) läckfaktorer	0.25 (N/A)	%
(p) Blandningsgrad	N/A	-
(q) Visuell filtervarning	N/A	-
(r) Instruktion tillufts-/frånluftsgaller	See manual	-
(s) Demonteringsinstruktioner	fsp.ostberg.com	-
(t) Luftflödeskänslighet	N/A	-
(u) Lufttäthet	N/A	m/s
(v) AEC (årlig elförbrukning)	98	kWh
(w) AHS genomsnittligt klimat	2830	kWh
AHS varmt klimat	1280	kWh
AHS kallt klimat	5536	kWh

Kopplingsschema

Måttskiss

Tillbehör

Mekaniska tillbehör

Elektroniska tillbehör

Nedladdningar

Manualer

EU-Försäkran

EU Declaration Fans u10_eng.pdf

Byggvarudeklaration

3D-ritningar

Diagram

Skapar diagram...

Variabel fläktstyrning

Användarpunkt

Luftflöde (l/s)

Externt statiskt tryck (Pa)

Data

Luftflöde (l/s)

Externt statiskt tryck (Pa)

Effekt (W)

Varvtal (r.p.m.)

Ström (A)

Spänning (V)

230

Verkningsgrad (%)

SFPv (kW/m3/s)

Change the "User input" by dragging the point, or by entering new values.

Ljud

Skapar diagram...

Tekniska data

	CK 160 C1 aut tc 7000050 (50)/60Hz
Parameter	Värde	Enhet
Spänning	230	V
Fas	1	~
Frekvens	60	Hz
Alternativ frekvens	50	Hz
Effekt	159	W
Ström	0.69	A
Varvtal	2610	r.p.m.
Max temperatur på transporterad luft	60	°C
Max temperatur på transporterad luft vid spänningsreglering	60	°C
Ljudtrycksnivå, 3 m	49	dB(A)
Vikt	3.9	kg
Skyddsklass	44	IP
Isolationsklass, motor	F
Kondensator	3	µF
Kanalanslutning	160	mm
Max flöde @ 0Pa	282	l/s
Max tryck	571	Pa
Spänning, intervall	220-240	V
