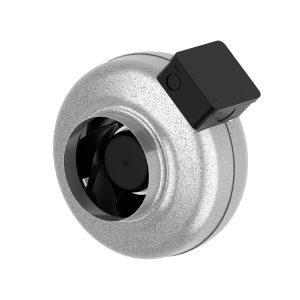

Suomi CK 125 C1 Uppdaterad: 2024-11-06
| 7000040 - | CK 125 C1 aut tc | 7000007 - |
CK 125 C1 man tc Arkiverad produkt |
- Kanalfläkt med cirkulär anslutning.
- Hög prestanda och driftsäker.
- Kompakt med hög kapacitet och verkningsgrad.
- Låg ljudnivå.
- Går att använda i både 50 och 60 Hz.
- Fläkthjul med bakåtböjda skovlar.
- Ytterrotormotorn har underhållsfria dubbelkapslade kullager.
- Integrerat motorskydd.
- Kopplingsdosa med skyddsklass IP 54.
- För varvtalsreglering kan transformator eller tyristor anslutas.
- Fläkthöljet är tillverkat av galvaniserad stålplåt.
- Fläkten är avsedd för installation i ett kanalsystem.
- En kanalansluten fläkt kan installeras utomhus eller i våtrum.
- Enkel installation i valfri position.
- För att uppfylla kraven för ErP 2018 måste en lokal behovsstyrning användas.
Skapar diagram...
Skapar diagram...
|
CK 125 C1 aut tc 7000040 |
CK 125 C1 man tc 7000007 Arkiverad produkt |
|||
|---|---|---|---|---|
| Parameter | Värde | Enhet | Värde | Enhet |
| Spänning | 230 | V | 230 | V |
| Fas | 1 | ~ | 1 | ~ |
| Frekvens | 50 | Hz | 50 | Hz |
| Alternativ frekvens | 60 | Hz | 60 | Hz |
| Effekt | 60 | W | 60 | W |
| Ström | 0.26 | A | 0.26 | A |
| Varvtal | 2530 | r.p.m. | 2530 | r.p.m. |
| Max temperatur på transporterad luft | 70 | °C | 70 | °C |
| Max temperatur på transporterad luft vid spänningsreglering | 70 | °C | 70 | °C |
| Ljudtrycksnivå, 3 m | 38 | dB(A) | 38 | dB(A) |
| Vikt | 2.6 | kg | 2.6 | kg |
| Skyddsklass | 44 | IP | 44 | IP |
| Isolationsklass, motor | F | F | ||
| Kondensator | 2 | µF | 2 | µF |
| Kanalanslutning | 125 | mm | 125 | mm |
| Max flöde @ 0Pa | 113 | l/s | 113 | l/s |
| Max tryck | 337 | Pa | 337 | Pa |
| Spänning, intervall | 220-240 | V | 220-240 | V |
| Parameter | Värde | Enhet |
|---|---|---|
| (a) Tillverkare | Östberg | - |
| (b) Modellkod | CK 125 C1 | - |
| (c) SEC genomsnittlig zon | -23.7 | kWh/m2 |
| SEC genomsnittlig zon, klass | C | - |
| SEC varm zon | -8.2 | kWh/m2 |
| SEC varm zon, klass | F | - |
| SEC kall zon | -50.8 | kWh/m2 |
| SEC kall zon, klass | A+ | - |
| (d) Deklarerad typ | RVU / UVU | - |
| (e) Typ av drivenhet | Multi-speed drive (accessory) | - |
| (f) Typ av värmeåtervinning | N/A | - |
| (g) Termisk verkningsgrad | N/A | % |
| (h) Max. luftflöde (@100Pa) | 282 | m3/h |
| (i) Effekt vid max. luftflöde | 60 | W |
| (j) Ljudeffektnivå | 40 | dB LwA |
| (k) Referensflöde | 0.076 | m3/s |
| (l) Referenstryckskillnad | 50 | Pa |
| (m) SPI (Specifik tillförd effekt) | 0.28 | W/(m3/h) |
| (n) Typ av styrning/ctrl faktor | Local demand control(accessory)/0.65 | - |
| (o) Yttre (och inre) läckfaktorer | 0.28 (N/A) | % |
| (p) Blandningsgrad | N/A | - |
| (q) Visuell filtervarning | N/A | - |
| (r) Instruktion tillufts-/frånluftsgaller | See manual | - |
| (s) Demonteringsinstruktioner | fsp.ostberg.com | - |
| (t) Luftflödeskänslighet | N/A | - |
| (u) Lufttäthet | N/A | m/s |
| (v) AEC (årlig elförbrukning) | 182 | kWh |
| (w) AHS genomsnittligt klimat | 2830 | kWh |
| AHS varmt klimat | 1280 | kWh |
| AHS kallt klimat | 5536 | kWh |
Mekaniska tillbehör
Elektroniska tillbehör
Manualer
EU-Försäkran
Byggvarudeklaration
3D-ritningar
Skapar diagram...
Skapar diagram...
|
CK 125 C1 aut tc 7000040 (50)/60Hz |
||
|---|---|---|
| Parameter | Värde | Enhet |
| Spänning | 220 | V |
| Fas | 1 | ~ |
| Frekvens | 60 | Hz |
| Alternativ frekvens | 50 | Hz |
| Effekt | 84 | W |
| Ström | 0.37 | A |
| Varvtal | 2760 | r.p.m. |
| Max temperatur på transporterad luft | 70 | °C |
| Max temperatur på transporterad luft vid spänningsreglering | 70 | °C |
| Ljudtrycksnivå, 3 m | 45 | dB(A) |
| Vikt | 2.6 | kg |
| Skyddsklass | 44 | IP |
| Isolationsklass, motor | F | |
| Kondensator | 2 | µF |
| Kanalanslutning | 125 | mm |
| Max flöde @ 0Pa | 142 | l/s |
| Max tryck | 499 | Pa |
| Spänning, intervall | 220-240 | V |
