CK 160 B1 EC | H. Östberg

CK 160 B1 EC Uppdaterad: 2024-01-10

7001247 -

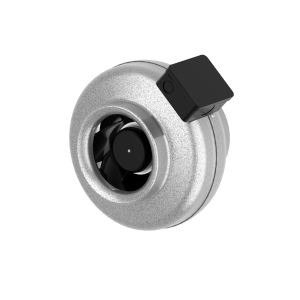

CK 160 B1 EC-y2

Kanalfläkt med cirkulär anslutning.
Hög prestanda och driftsäker.
Kompakt med hög kapacitet och verkningsgrad.
Låg ljudnivå.
Fläkthjul med bakåtböjda skovlar.
Energieffektiv ytterrotormotor med underhållsfria dubbelkapslade kullager.
Varvtalsreglering kan göras med den inbyggda potentiometern, 0-10 V alt. extern reglering.
Integrerat motorskydd.
Kopplingsdosa med skyddsklass IP 54.
Fläkthöljet är tillverkat av galvaniserad stålplåt.
Fläkten är avsedd för installation i ett kanalsystem.
En kanalansluten fläkt kan installeras utomhus eller i våtrum.
Enkel installation i valfri position.

Skapar diagram...

Variabel fläktstyrning

Användarpunkt

Luftflöde (l/s)

Externt statiskt tryck (Pa)

Data

Luftflöde (l/s)

Externt statiskt tryck (Pa)

Effekt (W)

Varvtal (r.p.m.)

Ström (A)

Spänning (V)

230

Verkningsgrad (%)

SFPv (kW/m3/s)

Change the "User input" by dragging the point, or by entering new values.

Skapar diagram...

	CK 160 B1 EC-y2 7001247
Parameter	Värde	Enhet
Spänning	230	V
Fas	1	~
Frekvens	50/60	Hz
Effekt	99	W
Ström	0.82	A
Varvtal	3640	r.p.m.
Max temperatur på transporterad luft	60	°C
Ljudtrycksnivå, 3 m	45	dB(A)
Vikt	2.8	kg
Skyddsklass	44	IP
Isolationsklass, motor	F
Kanalanslutning	160	mm
Max flöde @ 0Pa	179	l/s
Max tryck	578	Pa
Spänning, intervall	200-277	V

Parameter	Värde	Enhet
(a) Tillverkare	Östberg	-
(b) Modellkod	CK 160 B1 EC	-
(c) Deklarerad typ	NRVU / UVU	-
(d) Typ av drivenhet	Variable speed drive	-
(e) Typ av värmeåtervinningssystem	N/A	-
(f) Termisk verkningsgrad	N/A	%
(g) Nominellt luftflöde	0.079	m³/s
(h) Tillförd effekt	0.094	kW
(i) SFP int	N/A	W/(m³/s)
(j) Anströmningshastighet	3.9	m/s
(k) Nominellt yttre tryck	440	Pa
(l) Internt tryckfall	N/A	Pa
(n) Statisk verkningsgrad	45.0	%
(o) Yttre (och inre) läckfaktorer	0.6 (N/A)	%
(p) Filterklass	N/A	-
(q) Visuell filtervarning	N/A	-
(r) Ljudeffektnivå	52	dB LwA
(s) Demonteringsinstruktioner	fsp.ostberg.com	-
