CK 160 B1 | H. Östberg

CK 160 B1 Uppdaterad: 2024-11-06

7000009 -

CK 160 B1 man tc
Arkiverad produkt

7000048 -

CK 160 B1 aut tc

Denna produkt är kompatibel med Lot 6-direktivet (1253/2014) och godkänd för användning inom EU och EFTA, även efter år 2018.

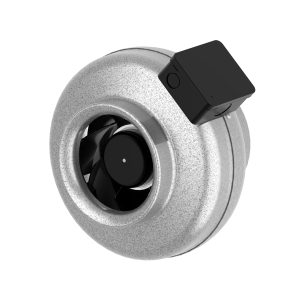

Kanalfläkt med cirkulär anslutning.
Hög prestanda och driftsäker.
Kompakt med hög kapacitet och verkningsgrad.
Låg ljudnivå.
Går att använda i både 50 och 60 Hz.
Fläkthjul med bakåtböjda skovlar.
Ytterrotormotorn har underhållsfria dubbelkapslade kullager.
Integrerat motorskydd.
Kopplingsdosa med skyddsklass IP 54.
För varvtalsreglering kan transformator eller tyristor anslutas.
Fläkthöljet är tillverkat av galvaniserad stålplåt.
Fläkten är avsedd för installation i ett kanalsystem.
En kanalansluten fläkt kan installeras utomhus eller i våtrum.
Enkel installation i valfri position.
För att uppfylla kraven för ErP 2018 måste en lokal behovsstyrning användas.

Diagram

Skapar diagram...

Variabel fläktstyrning

Användarpunkt

Luftflöde (l/s)

Externt statiskt tryck (Pa)

Data

Luftflöde (l/s)

Externt statiskt tryck (Pa)

Effekt (W)

Varvtal (r.p.m.)

Ström (A)

Spänning (V)

230

Verkningsgrad (%)

SFPv (kW/m3/s)

Change the "User input" by dragging the point, or by entering new values.

Ljud

Skapar diagram...

Tekniska data

	CK 160 B1 man tc 7000009 Arkiverad produkt		CK 160 B1 aut tc 7000048
Parameter	Värde	Enhet	Värde	Enhet
Spänning	230	V	230	V
Fas	1	~	1	~
Frekvens	50	Hz	50	Hz
Alternativ frekvens	60	Hz	60	Hz
Effekt	60	W	60	W
Ström	0.26	A	0.26	A
Varvtal	2490	r.p.m.	2490	r.p.m.
Max temperatur på transporterad luft	70	°C	70	°C
Max temperatur på transporterad luft vid spänningsreglering	70	°C	70	°C
Ljudtrycksnivå, 3 m	39	dB(A)	39	dB(A)
Vikt	2.7	kg	2.7	kg
Skyddsklass	44	IP	44	IP
Isolationsklass, motor	F		F
Kondensator	2	µF	2	µF
Kanalanslutning	160	mm	160	mm
Max flöde @ 0Pa	135	l/s	135	l/s
Max tryck	332	Pa	332	Pa
Spänning, intervall	220-240	V	220-240	V

Produktinformationsblad

Parameter	Värde	Enhet
(a) Tillverkare	Östberg	-
(b) Modellkod	CK 160 B1	-
(c) SEC genomsnittlig zon	-26.2	kWh/m²
SEC genomsnittlig zon, klass	B	-
SEC varm zon	-10.7	kWh/m²
SEC varm zon, klass	E	-
SEC kall zon	-53.3	kWh/m²
SEC kall zon, klass	A+	-
(d) Deklarerad typ	RVU / UVU	-
(e) Typ av drivenhet	Multi-speed drive (accessory)	-
(f) Typ av värmeåtervinning	N/A	-
(g) Termisk verkningsgrad	N/A	%
(h) Max. luftflöde (@100Pa)	363	m³/h
(i) Effekt vid max. luftflöde	60	W
(j) Ljudeffektnivå	46	dB LwA
(k) Referensflöde	0.067	m³/s
(l) Referenstryckskillnad	50	Pa
(m) SPI (Specifik tillförd effekt)	0.13	W/(m³/h)
(n) Typ av styrning/ctrl faktor	Local demand control(accessory)/0.65	-
(o) Yttre (och inre) läckfaktorer	0.41 (N/A)	%
(p) Blandningsgrad	N/A	-
(q) Visuell filtervarning	N/A	-
(r) Instruktion tillufts-/frånluftsgaller	See manual	-
(s) Demonteringsinstruktioner	fsp.ostberg.com	-
(t) Luftflödeskänslighet	N/A	-
(u) Lufttäthet	N/A	m/s
(v) AEC (årlig elförbrukning)	83	kWh
(w) AHS genomsnittligt klimat	2830	kWh
AHS varmt klimat	1280	kWh
AHS kallt klimat	5536	kWh

Kopplingsschema
